— Мерење Холовог сензора положаја брегастог вратила коришћењем ОВОН ВДС ПЦ осцилоскопа

Са развојем друштва, популарност аутомобила је све већа и већа, а из гомиле се издвајају индустрије одржавања аутомобила и других услуга након продаје. У одржавању аутомобила, осцилоскоп је један од оштрих алата за инжењере одржавања. Ево, хајде да направимо кратак увод о томе како користити ОВОН осцилоскоп за тестирање аутомобилских електронских сензора.

Мерење Холовог сензора положаја брегастог вратила

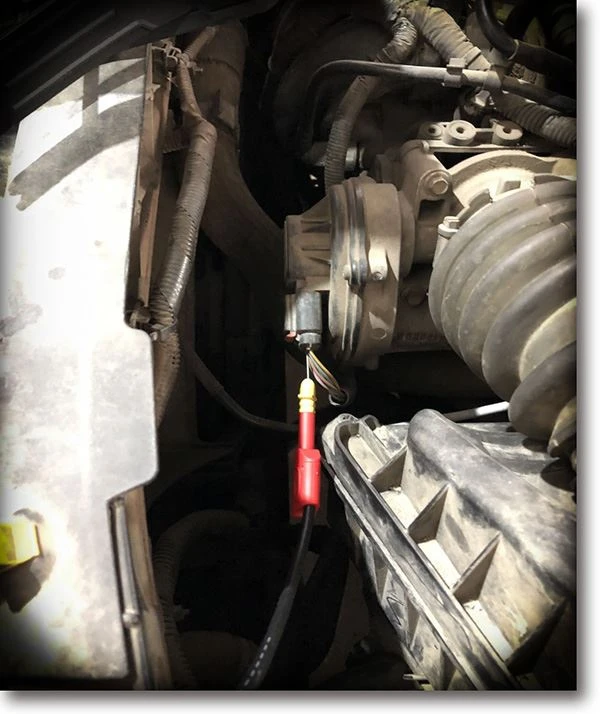

Повежите БНЦ интерфејс на БНЦ крај ОВОН-аВДС2064 УСБ осцилоскоп, и повежите специјалну сонду са врхом на тестни крај. Црвени део је уметнут на Халл сензор брегастог вратила, као што је приказано на слици испод.

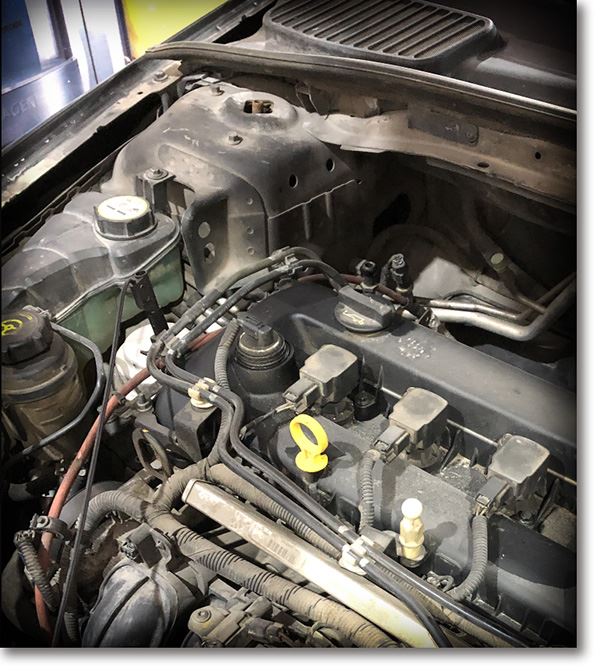

Црна копча је уземљена и причвршћена за метални појас возила, као што је приказано на слици испод.

За Холов сензор, најважније је проверити фреквенцију, када се помоћу дигиталног осцилоскопа мери таласни облик брегасте осовине сензора при различитим брзинама.

Сензори радилице и брегасте осовине имају одређени фазни однос. У таласном облику радилице и брегасте осовине постоје „зуби за обележавање“, а број зубаца разлика између њих је фиксна вредност. Мотор неће моћи да стигне до аутомобила ако је разлика у броју зубаца један више или један зуб мање.

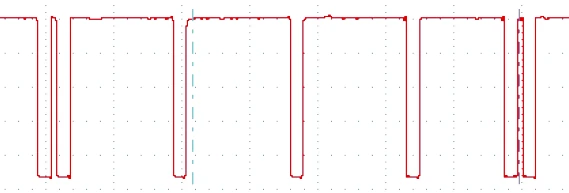

 (25мс/див, 1В/див)

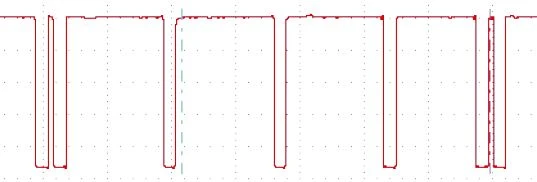

(10мс/див, 1В/див)

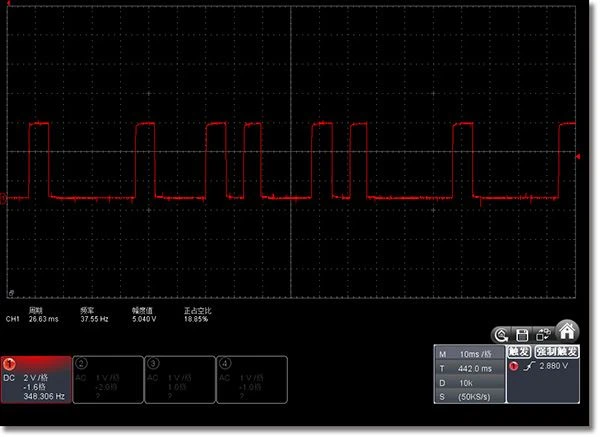

Таласни облик који је тестирао ОВОН ВДС ПЦ осцилоскоп:

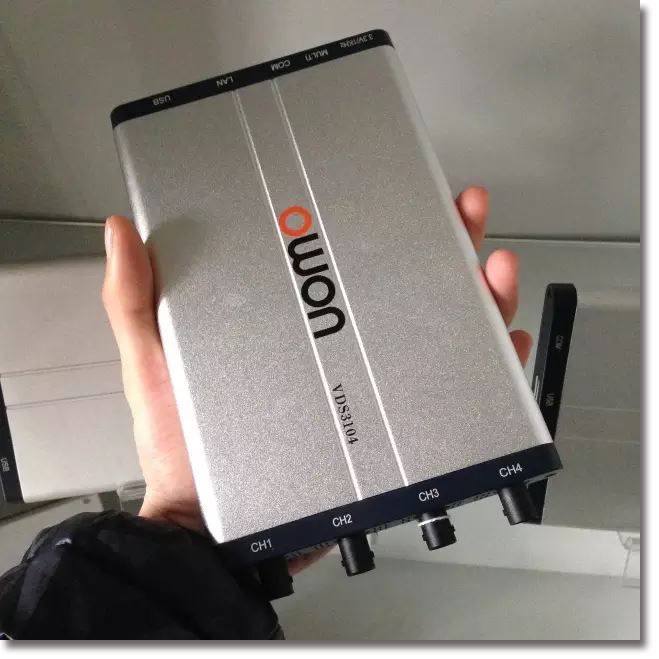

ПЦ осцилоскоп ОВОН ВДС серије

Инжењери за одржавање аутомобила веома воле рачунарски виртуелни осцилоскоп у свом радном процесу. Његово ултра-мало тело олакшава ношење и употребу. Међутим, већина рачунарских виртуелних осцилоскопа на тржишту је мање-више избрисана у поређењу са десктоп осцилоскопом, што отежава инжењерима да обављају нормалне мере мерења. Када се преносивост и перформансе сукобљавају, како изабрати? Можете погледати ВДС ПЦ осцилоскоп компаније овон Лиллипут.

- До 100МХз пропусни опсег и максимална брзина узорковања у реалном времену од 1ГС/с
- 10М дужина записа
- Пријатељски кориснички интерфејс: приказани су прикази ФФТ или КСИ и таласног облика 2
на истом екрану
- Опција са више окидача: ивица, видео, нагиб, пулс и наизменични
- УСБ изолација - мање закључивање сигнала, више заштите рачунара
- Напајање УСБ магистрале и ЛАН даљински управљач (опционо)
- Ултра танак дизајн кућишта, лака преносивост
