Ручни анализатор спектра ХСА1000
плус -160дБм приказани просечан ниво буке
плус фазни шум -82дБц/Хз @1Гз и офсет на 10КХз
плус тачност укупне амплитуде<1.5dB
плус пропусни опсег минималне резолуције 10Хз (РБВ)
плус стандардни ГПС пријемник
плус ЕМИ комплет за тестирање пре усаглашености
плус комплет генератора за праћење до 3,6 ГХз
плус 8 инча ИПС екран осетљив на додир, шири угао гледања
плус Ли-јонска батерија, радни век до 4-6 сати

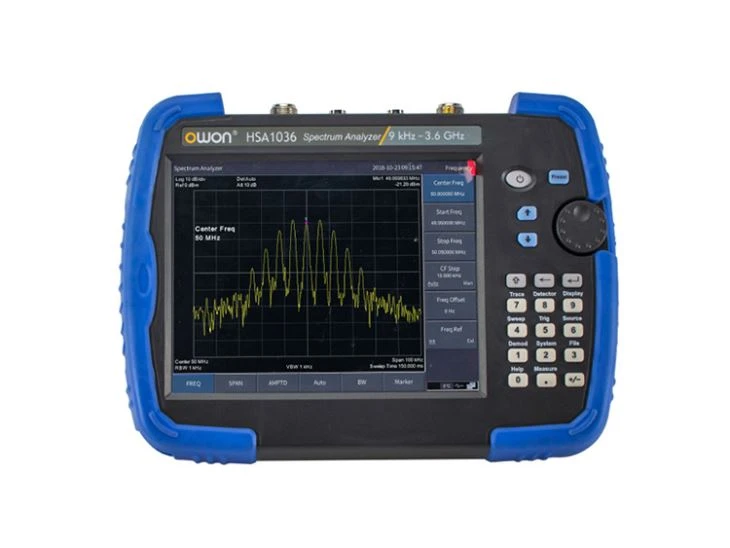

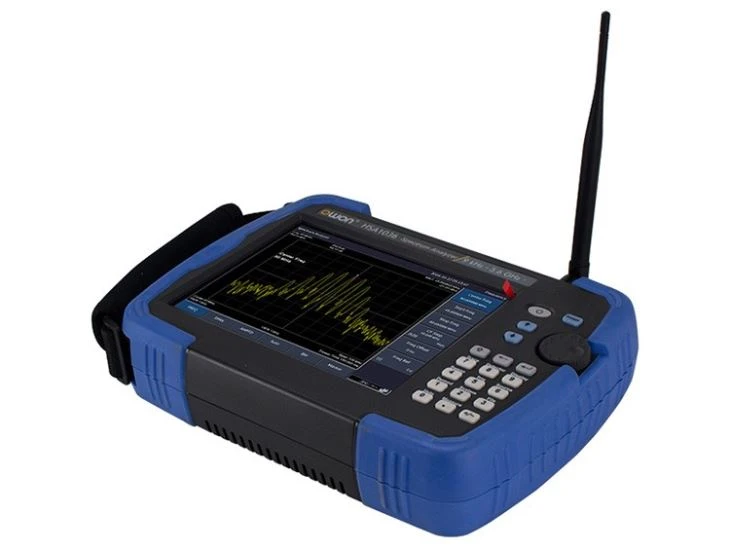

Ручни анализатор спектра ХСА1000
● Фреквенцијски опсег од 9 кХз до 1,6 ГХз/3,6 ГХз
● -160 дБм ДАНЛ (приказано просечни ниво буке)
● Фазни шум < –80 дБц/Хз @1ГХз при офсету од 10 кХз
● 10Хз Минимална резолуција пропусног опсега (РБВ)
● Тотална прецизност амплитуде<1.5 dB
● Обезбедите функцију тестирања пре усаглашености ЕМИ, опциони софтвер за ЕМЦ тестирање
● Стандардна могућност тестирања на лицу места за пролаз/неуспех
● Ли-јонска батерија, радни век до 4 - 6 сати, лака замена, можете купити додатне батерије за дуже време тестирања.
● Опциони генератор за праћење од 1,6 ГХз/3,6 ГХз, генератор сигнала од 3,6 ГХз
● Стандардни ГПС пријемник, опциона антена, информације о географској ширини/дужини и информације о тесту могу се снимити
● 8-инчни (1024*768) ИПС ЛЦД екран осетљив на додир, шири угао гледања, уграђени светлосни сензор за подешавање позадинског осветљења екрана у складу са светлом околине.

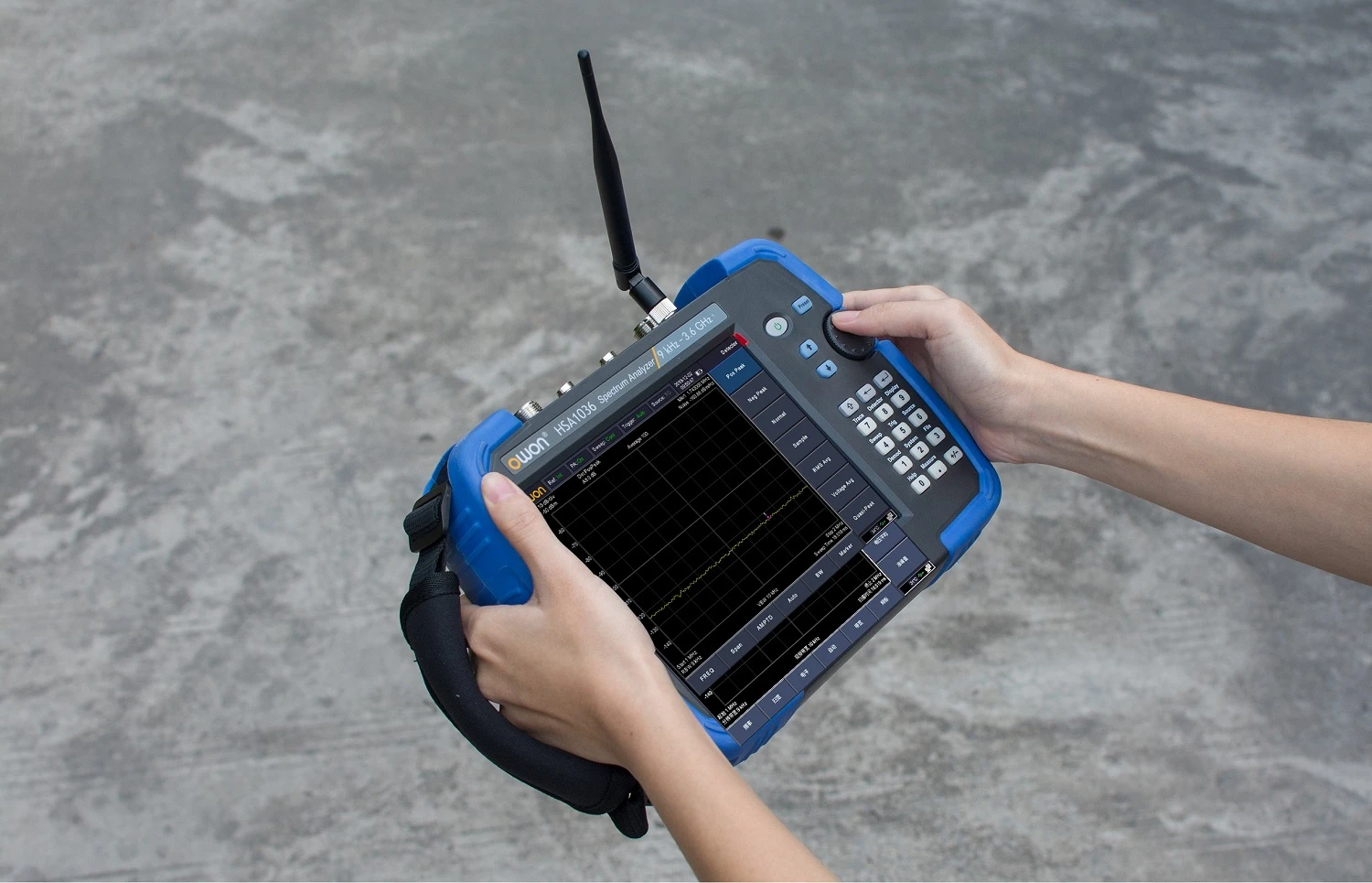

Погоднији и ефикаснији за тестирање на терену
8-инчни ИПС ЛЦД, шири угао гледања, уграђени сензор светлости за подешавање позадинског осветљења екрана у складу са светлом околине, пружа супериоран, светао и јасан траг за унутрашњу и спољашњу употребу. Нема потребе да радите у сенци.

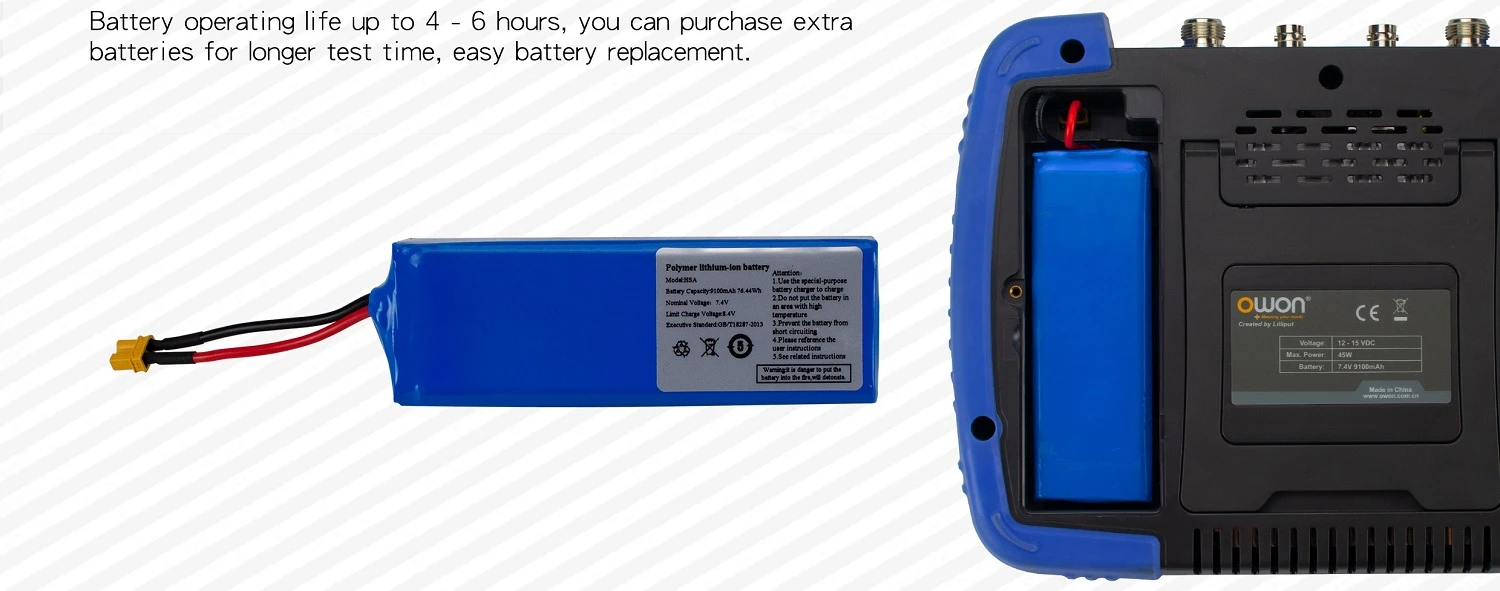

Одлична функција управљања напајањем
Радни век батерије до 4 - 6 сати, можете купити додатне батерије за дуже време тестирања, лаку замену батерије.
Одлична способност мерења малих сигнала
-160 дБм ДАНЛ (приказано просечни ниво шума), може да посматра слабије мале сигнале

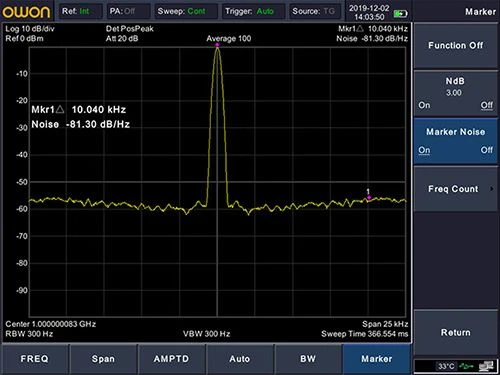

Прецизнија мерења ниске буке
Фазни шум < –80 дБц/Хз @1ГХз при офсету од 10 кХз
Пасс/Фаил функција
Брзо утврдите да ли су резултати теста прошли

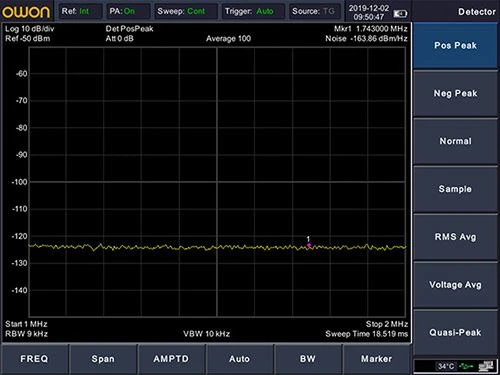

Пружа функцију тестирања ЕМИ пре усклађености
Опремљен ЕМИ филтером (6дБ) и вршним детектором као стандардом, прецизнији је за ЕМИ пре-тестирање и дијагнозу, а комплетни извештаји о тестирању и производњи могу се завршити коришћењем пратећег софтвера.
Обезбедите функцију ЕМЦ теста (захтева опциони софтвер)
Уграђено је више од 200 стандарда за испитивање ЕМЦ стандарда и шаблона прописа. Корисник бира одговарајући шаблон, а софтвер аутоматски поставља анализатор спектра и снима податке теста. Подаци и прописи се могу поредити на истом екрану. Корисници такође могу прилагодити прописе за упоредну анализу.
Обезбедите вишеструке проширене режиме рада
Стандардна анализа квалитета модулационог сигнала, демодулација звука, мерење јачине поља, мерење канала и бројач фреквенције, итд. више општих и проширених тестних функција.

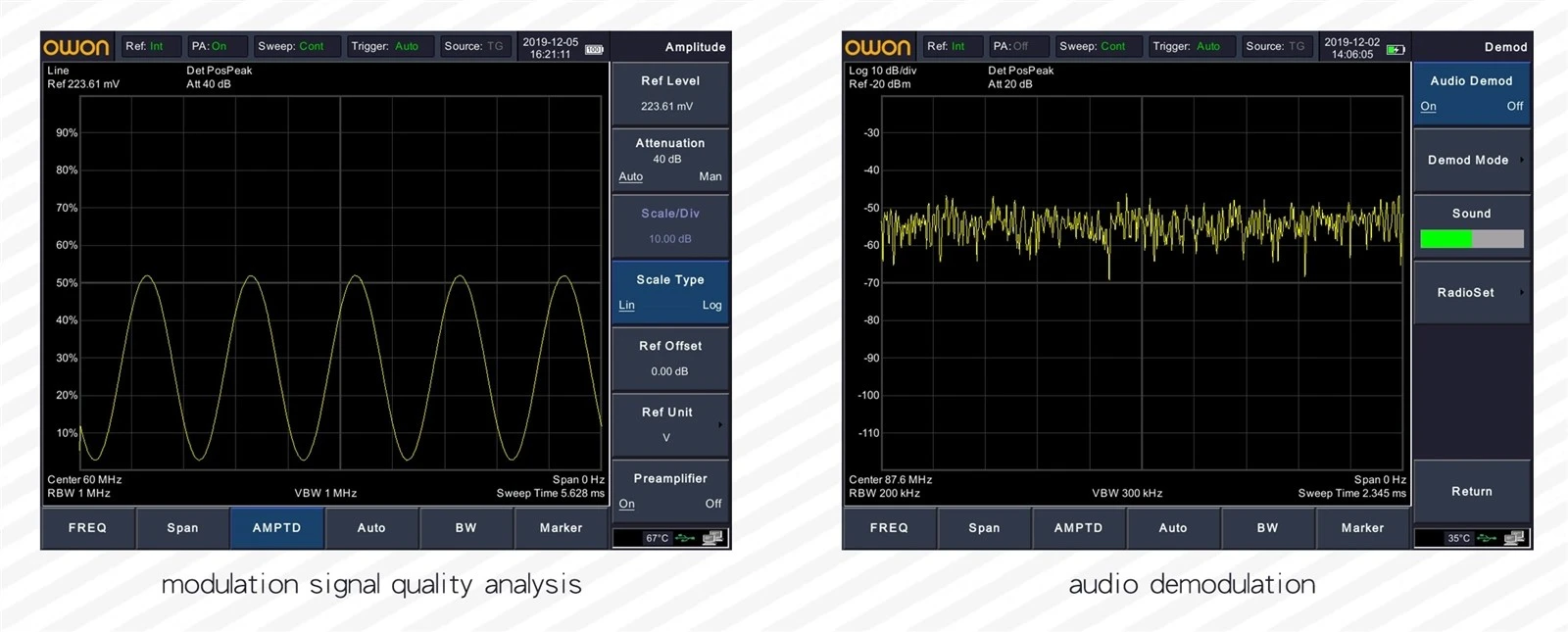

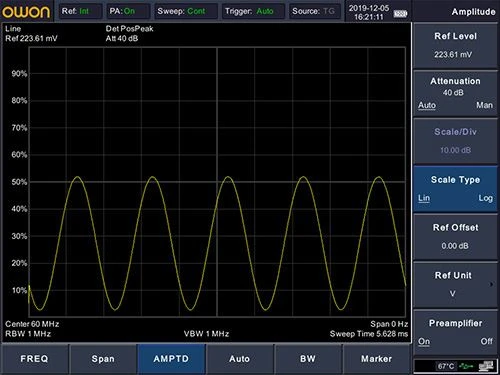

анализа квалитета модулационог сигнала
аудио демодулација

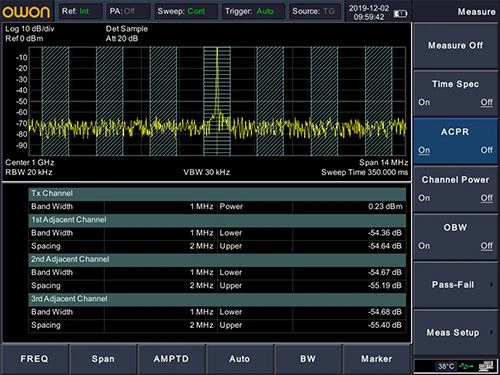

мерење канала
фреквентни бројач
Графички приказ водопада
Погледајте понашање различитих параметара сигнала током времена, пратите понашање фреквенције и снаге током времена, посебно испрекидане сигнале. Корисник може да користи графику водопада да анализира стабилност сигнала током времена или да идентификује повремене сигнале сметњи у комуникационим системима.
Обезбедите функцију ГПС позиционирања
Стандардни конектор ГПС антене, опциона ОВОН ГПС антена, информације о географској ширини/дужини и подаци мерења могу се сачувати као ЦСВ фајл.
Спецификације
Модел | ХСА1015(ТГ) | ХСА1036(ТГ) |
Фреквенцијски опсег | 9 кХз - 1.5 ГХз | 9 кХз - 1.5 ГХз, 9кХз - 3.6 ГХз |
Резолуција фреквенције | 1Хз | |
Стопа старења | <1ppm/Year | |
Фазни шум (фц=1ГХз) | <-80 dBc/Hz @10 kHz offset | |
Пропусни опсег резолуције (-3дБ) (РБВ) | 10 Хз до 500 кХз (1-10 корака по секвенци), 1 МХз, 3 МХз | |
Видео пропусни опсег (-3дБ)(ВБВ) | 10Хз до 3МХз | |
| (Улазно слабљење= 0 дБ, детектор узорка, просек трагова већи или једнак 20, 20 степени до 30 степени, улазна импеданса=50 Ω, РБВ се нормализује на 1 Хз) | |
1МХз-10МХз | -160дБм (уобичајено) | |
10МХз-1ГХз | -160дБм (уобичајено) | |
1ГХз-1.5ГХз | -158дБм (уобичајено) | |
1ГХз-3.6ГХз | -158дБм (уобичајено) | |
Детектори | Позитиван-врх, негативан-врх, узорак, нормалан, РМС | |
Функције праћења | Јасно писање, максимално задржавање, минимално задржавање, приказ, празно, просечно | |
јединица нивоа | дБм, дБуВ, дБпВ, дБмВ, дБуВ, В, В | |
Генератор праћења (-ТГ модел) | 100 кХз-1.5 ГХз | 100 кХз-3.6 ГХз (генератор праћења) |
Опсег нивоа излазне снаге | -30 дБм-0 дБм | |
Резолуција нивоа излазне снаге | 1дБ | |
Комуникациони порт | УСБ ХОСТ, УСБ УРЕЂАЈ, ЛАН, прикључак за слушалице | |
Приказ | 8-инчни ЛЦД екран на додир | |
О Овон-у
Од 1990. године, Лиллипут улази у индустрију електронских производа, његова прва серија производа је мини ЛЦД у боји.
У власништву Лиллипут-а, ОВОН СмартТест линија производа је креирана за „испуњавање ваших потреба“ у области опреме за тестирање и мерење.
Кроз две деценије напора, Лиллипут постепено прераста у групну корпорацију, која покрива 3 линије производа - мини ЛЦД у боји, опрему за тестирање и мерење и систем за управљање енергијом у кући.
ОВОН производ се може наћи у Азији, Северној Америци, Европи, Јужној Америци, Океанији и Африци, са глобалним партнерима успостављеним у више од 80 земаља/регија.
Лиллипут (ОВОН) не штеди напоре да буде један од најбољих произвођача оригиналне опреме за тестирање и мерење у целом свету.
