Да ли заиста познајете осцилоскоп (3. део)

Дигитални протоколи и отклањање грешака верификације

Основе осцилоскопа и даље узимају мерење интегритета сигнала као приоритет. Одабир правог пропусног опсега и подударање одговарајуће сонде је кључ. Да ли је тло чисто, да ли постоји паразитски капацитет, резонантна фреквенција узрокована индуктивним ефектом, преслушавање или не, и интерференција буке, сви су важни аспекти уземљења који се морају узети у обзир приликом мерења. Последњих година, развој осцилоскопа напредује са брзим развојем уграђених система у различитим областима, као што су дизајн чипова, комуникације, рачунари, мобилни телефони и аутомобилска електроника. ОВОН осцилоскопи пружају опције декодирања, пет основних декодирања И2Ц / РС232 / СПИ / ЦАН / ЛИН, итд. како би задовољили верификацију дизајна и вишеканалне потребе купаца при малим брзинама контролних сигнала.

И2Ц декодирање

Примена осцилоскопа у области савремене комуникације, коришћењем двоканалног КСИ режима за посматрање фазних промена, сада је заборављена од стране инжењера. Посматрање фазне разлике у КСИ моду осцилоскопа је чудно већини инжењера. ОВОН обезбеђује КСИ режим. Интерфејс за подешавање ИК података је додат на основу дизајна тако да инжењери ангажовани у комуникацији на основној фреквенцији могу лако да користе осцилоскоп за посматрање дијаграма констелације. С друге стране, ОВОН је много инвестирао у развој нових генератора сигнала произвољних таласа. Ова врста уобичајене и посебне комуникације и таласног облика модулационог сигнала у великој мери смањује трошкове улагања компаније у верификацију производа.

БПСК констелациони дијаграм (користећи ОВОН КСДГ као извор сигнала)

Анализа фреквенцијског одзива

Анализа фреквенцијског одзива је дизајнирана да брзо измери фреквентне карактеристике ДУТ-а на одређеној тачки фреквенције и брзо реши тест компоненте кола. Конфигуришите генератор сигнала на основу осцилоскопа да завршите функцију анализе фреквентног одзива. Прилично је лако користити осцилоскоп за мерење појачања/фазе. Коришћење ОВОН_КСДС осцилоскопа високе прецизности постало је нова парадигма.

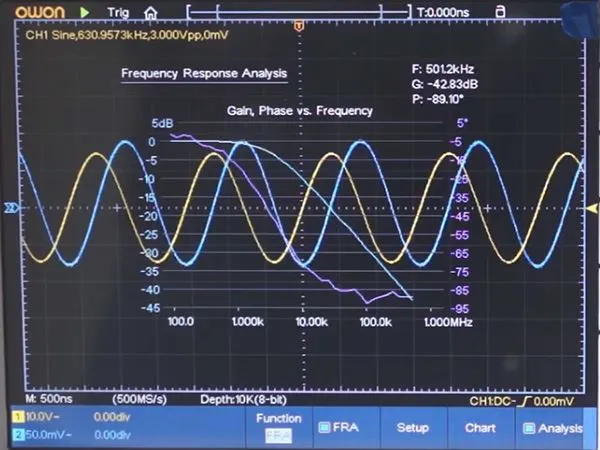

ФРА фреквенцијски термин треба да анализира РЦ кола јединственог реда

Закључак

Аутор се нада да ће читаоцима и корисницима осцилоскопа пренети ново разумевање осцилоскопа кроз нови осцилоскоп, и додатно ојачати иновативну технологију мерења и иновације које је донела нова генерација осцилоскопа без губитка основне теорије мерења из прошлости. Развој осцилоскопа је ушао у потпуно ново поље. Нове функције и разноврсне функције могу помоћи инжењерима да уштеде време, брзо процене критична мерења, интуитивнију анализу, једноставне операције и богату опрему. Омогућава вам да лако прођете кроз верификацију и отклањање грешака у дигиталним и РФ пољима. Да ли сте изабрали прави осцилоскоп?

Батерија / ДММ / Генератор сигнала / ВиФи_АПП

(Крај)

НаписаоТони Иех(ОВОН виши инжењер)
